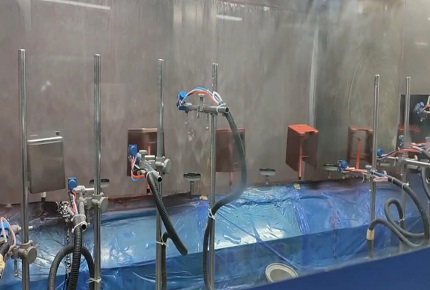

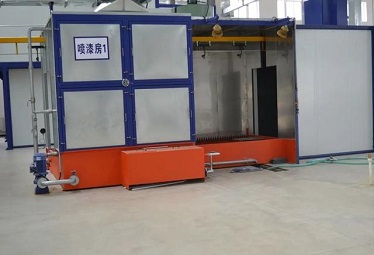

水簾噴漆室通過液態物質也就是水進行過噴漆霧捕捉，設備操作維護簡單，適用于截面積小，截面投影面積不大于1平方米，且寬度方向在0.0001至0.8米之間的工件比較適合，適用于大批量生產的小型工件涂裝；其有兩種類型：帶地柵的噴漆房、不帶地柵的風口型式，帶地柵的水簾噴漆房由兩側的側板、地柵、頂板組成一個較完整的施工環境，噴漆施工時工件送入噴漆工位，噴涂完成后再取出；不帶地柵的噴漆房一般是產品直接通過式，即上道工序將產品移到水簾機前，經噴涂后繼續流到下一道工序，十分適宜流水線形式的生產，但漆霧排放的效果沒有前一種好！
九通水簾噴漆室可根據客戶需求量身定制，具有品質可靠、操作便捷、經久耐用、噴漆效果好、漆霧顆粒凈化效率≥95％、運行噪聲≤80dB、無二次污染、環保等優勢！
免費熱線：400-901-8969 微信手機號：17316910092
ug環球會員登錄,環球ug在線注冊宣傳冊.pptx
1.水簾 噴漆室 產品優勢
操作簡單：基本操作是按下啟停風機、添加絮凝劑、清除漆渣；室壁不易污染，清理工作較為容易
容漆量大，不必像干式噴漆室經常維護，不經常維護，也不會對送排風效果有較大影響
該設備與無泵水幕比較，用水量偏大，基礎較復雜，但比水旋噴漆室用量要小
水簾板結構設計，水簾層勻稱，持續、靠譜、無斷帶、無浪花濺出，漆霧處理效率高，≥95％
折流板可把有機漆霧的水過濾掉，凈化后的廢氣經廢氣處理裝置處理后達標排放
投資成本低、運行費用低
2.公司優勢
集現場勘測、設計、生產、安裝、售后一站式服務
10+年行業經驗，案例眾多，免費設計非標解決方案
誠信做人做事，不偷工減料，保品保工期，做良心項目
合同質保金、質保2年，我們有信心

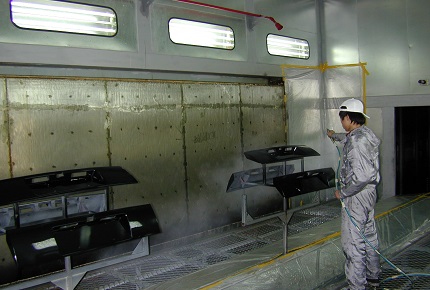

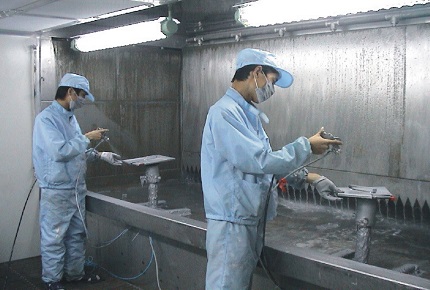

水簾噴漆室適用于各類結構件，比如機械設備、汽車零配件、金屬制造、裝飾設計件、家用電器、家居等制造行業的工件噴漆；水簾噴漆房可用以一側噴漆，也可幾臺組成后開展兩面噴漆。九通噴漆房已在眾多項目中成功實施，如天順風能、遠景能源、蕪湖力鈞軌道、中車時代、中車集團、中集集團、上海中曼石油、山東路橋、東恒宇功能材料、中國運載火箭技術研究院、島中集冷藏箱制造、包頭國電動力、廊坊中晨石油設備、遼寧華榮重工機械等，經驗豐富，保質保工期，過環評!
 |  |  |
 |  |  |
水簾噴漆室在工作狀態下，水泵啟動，把水池內的水壓入溢水槽，溢水槽內設置水孔，水通過水孔溢出，流淌至淌水板，形成水簾，通過排風機的作用，室內過噴漆霧被吸入至水簾上，通過折流板的作用把含有有機漆霧的水過濾掉，凈化后的廢氣經廢氣處理裝置處理后達標排放，而被分離的水在集氣箱匯集后流入溢水槽，從溢水槽溢流到泛水板上形成水幕，如此往復循環，去除漆霧中的有害成分。循環水中添加專用的絮凝劑，改變漆霧的粘附狀況，使漆霧漂浮于水面結成渣塊便于清理。設備運行過程中不斷有新水自動加入水箱，所以水可反復循環使用，無污水排放，不會造成環境二次污染，設備結構設計合理，運行穩定。
側排風水簾噴漆室剖視圖 |
側排風水簾噴漆室漆霧捕捉原理圖 |
 |  |  |  |
室體外型及材料 | 格柵 | 地坑 | 排水地溝 |

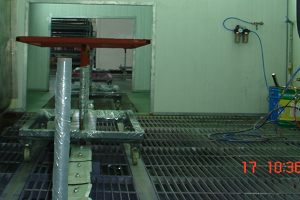

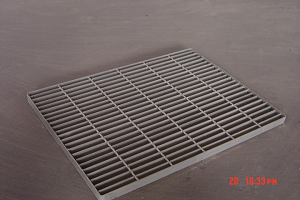

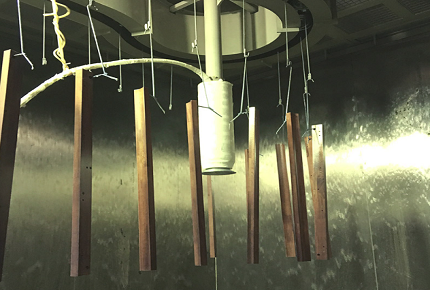

室體骨架采用矩形鋼管，美觀大方，材料消耗比用槽鋼、工字鋼要節省，壁板選用δ1.5mm 冷軋鋼板折邊以螺栓連接而成，外形挺拔、平整。氣水分離室后邊壁板采用不銹鋼，其余采用鍍鋅鋼板。室體兩端設置有懸掛輸送鏈及工件進出的門洞，正面一側設置一道向外開啟的門，并設自動閉門器室體其余正面設置大平面密封玻璃窗，全室壁板采用“靜電噴塑”表面處理，以達到噴漆室的長效防腐。 | 地坑上部設有地坪隔柵，地坪隔柵由 40×3mm 扁鋼及 6×6mm 扭紋鋼焊接而成，受荷扁鋼間距 40mm，橫桿間距50mm。為便于拆卸和清洗，每塊約 1m2。 | 水簾噴漆室地坑深約 600mm，地坑四周預埋供室體框架焊接用的槽鋼，中間預埋供氣水分離室、格柵框架立柱焊接用的槽鋼，端頭預埋供設置溢流板用的角鋼，設置局部落深地坑供檢修排水用。 | 在噴漆室的兩側分別設置排水地溝，氣水分離室一側的地溝起始點深約 700mm．坡度取 1%，向分離槽方向逐步加深，氣水分離室排水管插入排水地溝處，局部落深至 1300mm，這樣排水管排水時處于溢流狀態，可起到氣封作用且防止水飛濺；溢流板一側的地溝起始點深約 550mm，坡度取 1%，向分離槽方向逐步加深。這兩條地溝預埋角鋼包邊，并加設扁鋼以防水泥崩裂。地溝上設置蓋板。 |
水簾噴漆室噴漆系統由高壓無氣噴漆泵、風動攪拌器、油漆過濾器及管線等組成，安裝在漆泵房(供漆室)內，由管線將噴漆泵系統與噴漆室接通
| 供漆室 送風系統綱結構平臺下方安裝一個5.5m×2m×3m（L×W×H）的供漆室。配有排氣扇，排氣量不小于10次/分，采用防爆型排氣扇和照明燈。供漆室內埋設地線，預防靜電引發火災；為便于噴漆作業，在噴漆室的兩側，每側設壓縮空氣快速接頭 |
| 噴槍 采用美國GRACO手動高壓無氣噴槍，人體力學設計，舒適感強；橢圓體絕緣手柄，安全性高；結構設計緊湊合理，搭配移動軟管，即使在狹窄空間也可靈活作業，且噴涂質量高；噴槍過濾器取出便捷，輕松維修，減少因噴嘴堵塞的維修時間。 |

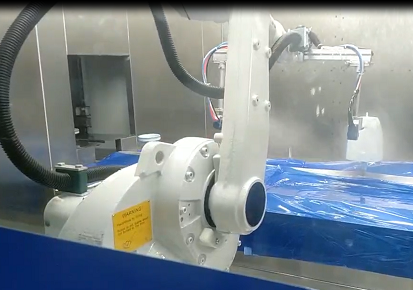

| 機器人噴漆 勞動力成本上升，人口紅利逐漸消失，因此機器人代替人已經成為必然的趨勢。由機器人代替噴漆工人進行噴漆作業，它可避免操作人員在惡劣的工作環境中進行繁重的勞動，同時可以保證穩定的工件表面質量以及很高的生產效率。 |
水簾噴漆室漆霧過濾系統由排風機、送風機、水箱、泛水板、氣水通道、氣水分離器、淌水板、漆霧通道等組成
 |  |  |  |  |  |
| 送風系統 | 排風系統 | 淌水板 | 氣水分離室 | 循環水管路 | 循環水池 |
新風進口設置電動風門（瑞士產品），吸入新鮮空氣；采用粗效過濾裝置，該過濾材料采用KLD－913型號，厚度20mm、容塵量620g/㎡，能有效地捕捉直徑大于10μm的塵粒；采用低噪音節能型離心通風機，制成雙面進風，結構新穎，體積小，風量大，振動小。電動機能借助三相調壓器進行降壓，實現無極調速，可適應風量變化頻繁的場所，送風機座結構牢固可靠，無明顯的振動；送風管路均采用δ1.2mm優質鍍鋅鋼板咬口制作，無需焊接，保證了管路成型無變形 | 選用防爆型離心風機，排風機座采用槽鋼、角鋼工業型材焊接成框架，管道全部采用δ1.2mm熱軋鍍鋅板制作，風機空機運行(不接風管)噪音為88db(A),風機外面設有減噪風機箱，風機座下安裝阻尼或彈性減震器，連接好風管后,保證操作人員具有良好的作業環境；排風管在人員便于操作的管高度上開設廢氣濃度檢察孔以便于取樣；排風塔采用鍍鋅板制造，在安裝上采用抗風結構加固，排風煙囪尺寸的確定，取決于氣流速度及排放有害物質的濃度共同確定。 | 淌水板保證平整度，以確保水幕平穩，不出現斷流及紊流現象，淌水板、擋水板均采用不銹鋼制成，以保證其使用壽命。下端為鋸齒結構，而非一般直線結構，進一步提高其水洗效果；水板上的水膜是由上方溢流槽內的水溢流而成，為保證水膜均勻，溢流槽口設計成光華的圓弧狀且向內傾斜45゜，這樣就能保證溢流槽溢出的水均勻潤滑，不會飛濺。 | 氣水分離室內設置 2～4 片擋水板，當水霧與空氣在擋板之間碰撞時，水霧凝結成較大的水滴從擋板流下來，與空氣分離，擋板與水平方向的夾角為 10゜～15゜向下傾斜，彼此搭接長度為 50mm 左右，捕漆霧率和氣水分離率相對高。 | 循環水管路將來自分離槽過濾后的水通過水泵送往噴漆室，主管路一般采用 DN80 的鋼管，淌水板水槽內的支管路需用 DN65 的管道，上設均勻分布的 DN10 的小噴嘴，45角向槽內傾斜。地坑內的支管路選用 DN80-100 的管道，上設均勻分布的 DN20 的小噴嘴，45o角向坑底傾斜，這樣噴漆時使水槽內的水不停攪動，在槽內形成回流，這樣能防止漆霧在某一區域沉積，而且有利于漆霧進入水循環系統至水處理地坑內過濾。 | 循環水池系統由回水管、擋水壩、水位調節板、擋渣板、過濾器、循環水泵、液位控制器、電磁閥、閘閥、送排水管等組成。并設置操作區，以供操作人員撈取漆渣、調節閘閥、檢修設備。循環水中添加專用的絮凝劑，改變漆霧的粘附狀況，使漆霧漂浮于水面結成渣塊便于清理。設備運行過程中不斷有新水自動加入水箱，所以水可反復循環使用，無污水排放，不會造成環境二次污染。設備結構設計合理，運行穩定。 |
采用2-3級過濾：進風初效1-2級過濾及亞高效過濾（頂部過濾），由進風過濾器、頂部過濾材料、頂棉托網、連接板等組成；亞高效過濾材料設置在靜壓室底部，用頂棉托網支撐，頂棉托網為優質C型鋼結構，經特殊防銹處理，鋼性好、無銹蝕、更換頂棉容易；
 | 初效過濾材料 |  | 亞高效過濾材料 |
合成纖維過濾料產品VNF-290（G3），和送風系統過濾段袋式過濾器，其布袋結構可以使進風口棉面積增加3-4倍，采用此種過濾形式可以降低風阻，增加容塵量，減少更換次數 | 亞高效過濾材料選用荷蘭“Arresters”合成纖維過濾材料CC-600G(F5)，可過濾掉所有能破壞噴漆質量的粒子，容塵量100％予以去除，確保穿過噴漆室的氣流均勻擴散，形成層流狀態，符合防火分類標準歐洲DIN53438-F1和美國UL900-class1。 |
噴漆作業時，廢氣排放需經處理，使處理后的廢氣滿足GB16297-1966 《大氣污染物綜合排放標準》。我公司水簾噴漆室常用的處理方法有兩種:活性炭系統+RCO催化燃燒、分子篩沸石轉輪吸附+催化燃燒。
 |  |
活性炭吸附+RCO催化燃燒 利用活性碳多微孔的吸附特性吸附有機廢氣，可處理低濃度、低溫度、含碳氫化合物的廢氣，溶劑可回收，進行再利用，凈化效率高達90-95%。活性炭是一種非極性吸附劑，具有疏水性和親有機物的性質，能吸附絕大部分有機氣體，如苯類、醛酮類、醇類、烴類等以及惡臭物質,吸附飽和后可用熱空氣脫附再生,重新投入使用 | 分子篩沸石轉輪吸附+催化燃燒 沸石轉輪濃縮區可分為處理區、再生區、冷卻區，VOC有機廢氣廢氣經收集和預處理后，進入沸石分子篩轉輪系統，經過沸石分子篩轉輪吸附-脫附-濃縮這一連續性過程，大風量、低濃度有機廢氣被濃縮成小風量、高濃度的廢氣，再進入蓄熱式氧化爐進行燃燒凈化 ，并有效利用有機物燃燒釋放的富余熱量。 |

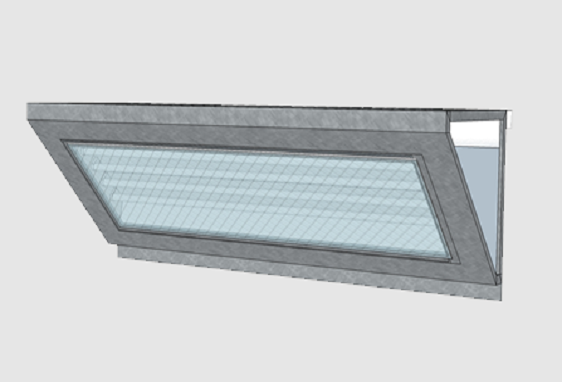

 | 照明系統燈箱均采用δ1.2鍍鋅板制作，噴白漆美觀大方，又可防銹;燈管采用隔爆型飛利浦高效光源，既安全又節能且維護方便，鎮流器采用噴漆室專用電子鎮流器，保證每個噴漆室體光強≥80OLUX，滿足工件各端面的噴涂作業。燈箱與壁板用小角鐵相連，同時燈箱上安有可拆框架，便于維護。 |
安全報警系統差壓檢測報警，報警采用聲光報警方式，同時與送、排風系統連鎖，切斷風機運行，提醒操作人員更換濾材;可燃氣體檢測報警儀具有中央控制系統及多個檢測通道，可連接多個探頭，探頭分別放置在室內各個工作段上，隨時對室內可燃氣體濃度進行監測,并發出報警信號。 |  |

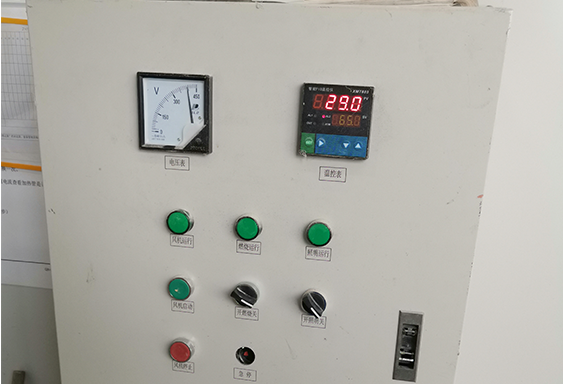

 | 電控系統水簾噴漆室控制系統采用西門子電子元器件組裝的智能控制柜，具有精度高、功能全、操作方便等優點，操作者一次設定，便可完成全部操作過程，電器原件及控制開關、線束等符合國家標準；設備電氣控制采用分散控制的操作方式，電控柜在設備邊就近放置，便于觀察和操作管理。控制柜除必要的電氣保護裝置、儀器、開關和顯示燈外，運轉的泵、風機均設置開關和運行顯示燈，出現故障時能自鎖停機。控制柜均設置自動和手動切換，能接受有機溶劑濃度超標及火災報警信號，自動切斷電源。 |
| 序號 | 名稱 | 單位 | 數值 | 備注 |
|---|---|---|---|---|
| 1 | 噴漆室類型 | 有泵水簾噴漆室 | ||
| 2 | 設備尺寸 | mm | 4000*3000*3000 | |
| 3 | 大門尺寸 | mm | 1200*1000 | |
| 4 | 排風系統 | 1套 | ||
| 排風風量 | m3/h | 23346 | ||
| 全壓 | Pa | 1832 | ||
| 轉速 | rpm/min | 1400 | ||
| 風機功率 | KW | 18.5 | 防爆 | |
| 5 | 有載風速 | m/s | 0.45 | |
| 6 | 廢氣處理方式 | 水簾漆霧過濾系統 | ||
| 漆霧去除率 | ≥98 | |||
| 7 | 水泵流量 | m3/h | 150 | |
| 水泵揚程 | m | 20 | ||
| 轉速 | pm/min | 2900 | ||
| 功率 | KW | 15 | ||
| 8 | 空氣過濾效率 | ≥98% | ||
| 9 | 噪音 | 分貝 | ≤80 | |
| 10 | 光照度 | Lx | 600 | |
| 11 | 總功率 | Kw | ≤52.68 | |
備注：設備尺寸 均為參考，可以根據客戶產品尺寸設計制作。
