濾筒除塵器以濾筒作為過濾元件所組成或采用脈沖噴吹的除塵器，可有效對含塵空氣進行過濾處理，效率可達99.999%，PTFE覆膜處理后過濾精度達0.3μｍ，透氣性好灰塵不易結塊；安裝方式靈活，上裝、斜插、吊裝、側裝皆可；模塊化設計，裝卸快捷；可適用于高濃度工作條件。
九通濾筒除塵器采用國際流行的托里特沉流式除塵器結構，與國際知名的除塵專家"唐納森"除塵器結構一致，濾筒可互換，即可配用美國唐納森濾筒，也可配用國產濾筒，具有具有過濾效果高、不易堵塞、安裝方便、操作簡單、運行穩定、占地面積小、節能高效等優勢，經長期項目驗證，從清灰效果看，濾筒垂直布置在箱體天花板上較為合理，花板下部為過濾室，上部為氣箱脈沖室，在除塵器入口處裝有氣流分布板。
免費熱線：400-901-8969 微信手機號：17316910092
ug環球會員登錄,環球ug在線注冊宣傳冊.pptx
1.濾筒 噴砂房除塵器 產品優勢
除塵效率高：針對不同粉塵，采用不同濾筒和過濾材料進行過濾，除塵效率高達99.99%，也可針對0.3μｍ粉塵
更換便捷：模塊化組合，相比袋式，體積更小，可快捷更換增加除塵機組
維護簡易：濾筒一體化設計，上接蓋安裝檢修方式（濾筒15°傾斜抽屜式安裝，可使濾筒拆換），方便濾袋更換簡易，且密封性好
降能減耗：脈沖技藝、反吹風系統，一個脈沖閥可同時噴吹一列（每列濾筒數量最多為12個），可大大減少脈沖閥數量，降低能耗
過濾面積大：濾筒結構折疊的圓筒形，一個標準濾筒過濾面積為23㎡，而同體積的布袋式只有1㎡
耐用壽命長：塵氣入口設置擋塵板具有緩沖作用，粉塵不會高速直沖濾筒，清灰時濾料的抖動較小，從而使濾筒的壽命大大高于濾袋，維修費用低
2.公司優勢
集現場勘測、設計、生產、安裝、售后一站式服務
10+年行業經驗，案例眾多，免費設計非標解決方案
誠信做人做事，不偷工減料，保品保工期，做良心項目
合同質保金、質保2年，我們有信心
濾筒式脈沖除塵器應用于有色冶煉、建材、電力、輕工、冶金、化工、煙草、造船、鋼機械加工、粉塵回收、鑄造、航空航天、工業電站鍋爐、供熱鍋爐等。九通工業除塵器已在蕪湖力鈞軌道交通、中集集團、遠高重高、哈電集團、圣匯氣體化工、中油管道機械、方圓集團、中國神州飛行器有限公司、北京藍天玻璃廠、河北潤坤有限公司等公司應用，定制化項目服務是我公司的長項，可為企業免費出設計方案,保質保工期，確保過環評!
 |  |  |  |  | ||
脈沖濾筒除塵器設有進風口、濾筒、出風口、氣包、脈沖控制儀、噴吹閥、噴吹管等，濾筒是由聚脂纖維折疊、卷制而成，其下端封閉，上端正對噴吹管下口。含塵氣體由進風口進入除塵器后，氣流速度減慢，粗顆粒脫離氣流沉降到集塵室內，細微粉塵隨氣流穿過濾筒時被阻于濾筒外表面，潔凈氣體由出風口排出;當濾筒表面灰層較厚時，脈沖控制儀發出指令開啟噴吹閥，氣包內的壓縮空氣經噴吹管高速噴出，同時誘導數倍于噴射氣量的周圍空氣進入濾筒，并由內向外射出，將濾筒外表面的粉塵吹下落入集塵室內，然后由放灰斗排出。除塵器清灰采用脈沖噴吹方式，既做到了清灰，又不傷害濾筒，使濾筒使用壽命得以。清灰過程由脈沖控制儀自動控制，可采用壓力差控制或時間控制。全室除塵系統分區域進行粉塵集中排放，利用螺旋輸送機將各排放點的粉塵與異物收集在一起集中排放，可定期清理粉塵筒，從而減輕了工人勞動量。除塵器配置有儲灰桶,可定時集中排灰。
|
|

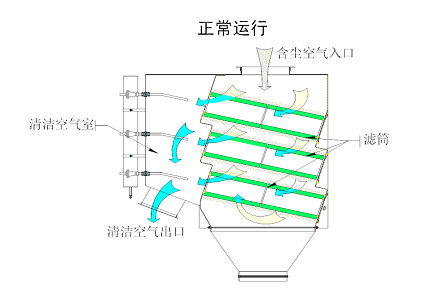

濾筒式除塵器結構圖
濾筒除塵器結構圖
濾筒式除塵器的結構是由進風管、排風管、箱體、灰斗、清灰裝置、導流裝置、氣流分流分布板、濾筒及電控裝置組成。
 |  |  |  |
| 箱體 | 濾筒 | 濾料 | 進風、排風管 |

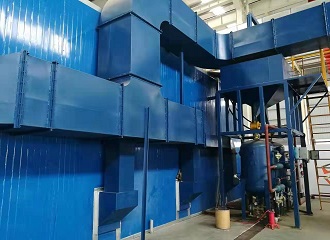

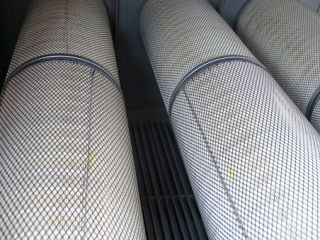

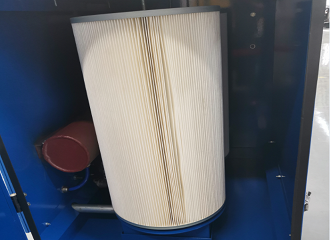

主機箱體采用優良碳素鋼，氣密性設計，檢查門用優良密封材料，制作過程以煤油檢漏，漏風率很低。頂部設有人孔檢修門，可便捷安裝和更換濾料；可根據需求定制不同規格箱體，箱體內分成若干個室，用隔板隔開，互不透氣，實現離線清灰；每個室內均設有一個提升閥，以切換過濾氣流；上箱體設計有一定的斜度，有利于雨水的順利排放；中箱體采用厚度為5mm的鋼板制造，表面噴漆處理，防銹、堅固、耐用。 | 折疊圓筒形，外徑320mm,內徑220mm,筒高660mm，內外用金屬框架支撐，上下用頂蓋和底座固定，一個標準濾筒過濾面積為23m2,而同體型布袋過濾面積僅有1m2；排列布局合理，橫向組合安裝，且為上進風、下排風，該結構有利于含塵氣體導入除塵器室內各濾筒載體，均勻分布，又利于反吹清灰瞬間被彈落的灰塵下落，減少二次吸附的可能性；下排風結構，通過凈氣室直接導入風機，風機電機為落地式，增強設備的穩定性，又能節省管路聯接所帶來的沒必要的浪費。 | 濾筒濾料采用唐納森技術生產的新型材料，過濾材料100%聚脂纖維，厚度 0.80mm；耐熱最高溫：80℃；空氣滲透率：220m3/m2/h；重量：260g/m2；過濾精度：5um-10um； 過濾阻力：≦46Pa；過濾效率：≧99.99% | 脈沖濾筒除塵器風管采用δ1.5mm鍍鋅板咬口制作，無需焊接，并做防腐及保溫處理，風道布置緊湊，氣流阻力小，管道設計避免水平管道，盡量減少?gòu)澒?；管道采用法蘭連接，法蘭間填充石棉繩作為密封材料，美觀、耐用。 |
 |  |  |  |
| 風機 | 清灰裝置 | 集塵斗 | 控制系統 |

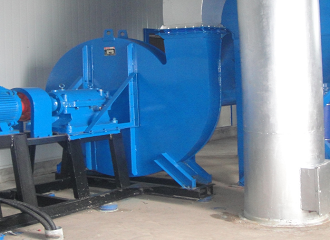

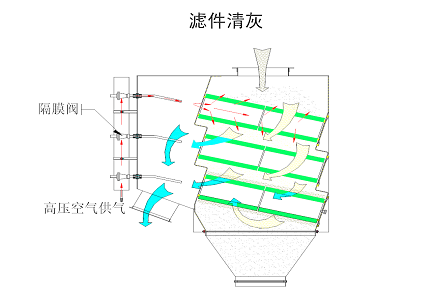

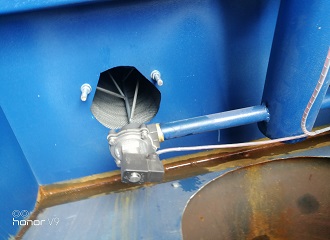

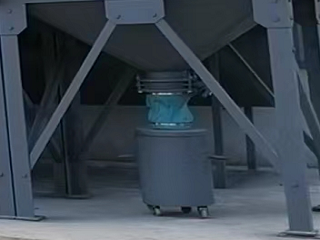

濾筒式除塵器風機采用雙吸BKKF型隔爆離心風機，具有性能良好、效率高、造型美觀、結構緊湊、運轉平穩、安裝維修十分方便等特點。送風機座采用槽鋼、角鋼工業型材焊接成框架，承載1臺送風機重量及工作時的振動；送風管道均采用δ1.2mm優質鍍鋅鋼板咬口制作，無需焊接，保證了管路成型無變形；在風機底部安裝阻尼或彈性減器，同時我們?cè)O(shè)計有風機減噪間，確保系統噪聲控制在75dBA以下。 | 本除塵器采用脈沖反吹清灰方式，其工作原理是：當脈沖控制儀發出信號時，脈沖控制閥排氣口被打開，脈沖閥背壓室外的氣體泄掉壓力，膜片兩面產生壓差，膜片因壓差作用產生位移，脈沖閥打開，此時壓縮空氣從氣包通過脈沖閥經噴管小孔噴出（從噴吹管噴出的氣體為一次風）。當高速氣流通過文氏管誘導器誘導了數倍于一次風的周圍空氣（稱為二次風）進入濾袋，造成濾袋內瞬時正壓，實現清灰的目的。 | 集塵斗利于灰塵的排放、收集和除塵器的維修保養，可配置旋轉閥，能夠自動且持續地將灰斗中的粉塵運輸至輸送系統或收集容器；集塵斗一般配有兩部收塵斗車，且采用快速聯接結構，密閉又方便開啟，清潔工人可十分容易將其打開，后拉到指定位置將粉塵進行處理，不需其它容器裝運而造成的二次飛揚而污染環境。 | 單機除塵器采用單機控制，脈沖控制儀設為定時自動循環清灰，組合除塵器采用脈沖控制儀組合或者PLC控制，設定為自動循環清灰 |
| 濾筒式除塵器型號 | 濾筒數量 | 過濾面積（m2） | 處理風量（m3/h） | 外形尺寸 | 設備阻力（Pa） | 清灰用氣源壓力（MPa） |
|---|---|---|---|---|---|---|
| JT-LT-8 | 8 | 80 | 2400~4800 | 1008X2600X3100 | 800~1500 | 0.4~0.6 |
| JT-LT-16 | 16 | 160 | 4800~9600 | 2008X2600X3100 | ||
| JT-LT-24 | 24 | 240 | 7200~14400 | 3008X2600X3100 | ||
| JT-LT-32 | 32 | 320 | 9600~28800 | 4008X2600X3100 | ||
| JT-LT-40 | 40 | 400 | 12000~19200 | 5008X2600X3100 | ||
| JT-LT-48 | 48 | 480 | 14400~28800 | 6008X2600X3100 | ||
| JT-LT-56 | 56 | 560 | 16800~33600 | 7008X2600X3100 | ||
| JT-LT-64 | 64 | 640 | 19200~38400 | 8008X2600X3100 | ||
| JT-H3-12 | 12 | 120 | 3600~7200 | 1008X2600X3600 | ||
| JT-H3-24 | 24 | 240 | 7200~14400 | 2008X2600X3600 | ||
| JT-H3-36 | 36 | 360 | 10800~21600 | 3008X2600X3600 | ||
| JT-H3-48 | 48 | 480 | 14400~28800 | 4008X2600X3600 | ||
| JT-H3-60 | 60 | 600 | 18000~36000 | 5008X2600X3600 | ||
| JT-H3-72 | 72 | 720 | 21600~43200 | 6008X2600X3600 | ||
| JT-H3-84 | 84 | 840 | 25200~50400 | 7008X2600X3600 | ||
| JT-H3-96 | 96 | 960 | 28800~57600 | 8008X2600X3600 | ||
| JT-H4-16 | 16 | 160 | 4800~9600 | 1008X2600X4100 | ||
| JT-H4-32 | 32 | 320 | 9600~19200 | 2008X2600X4100 | ||
| JT-H4-48 | 48 | 480 | 14400~28800 | 3008X2600X4100 | ||
| JT-H4-64 | 64 | 640 | 19200~38400 | 4008X2600X4100 | ||
| JT-H4-80 | 80 | 800 | 24000~48000 | 5008X2600X4100 | ||
| JT-H4-96 | 96 | 960 | 28800~57600 | 6008X2600X4100 | ||
| JT-H4-112 | 112 | 1120 | 33600~67200 | 7008X2600X4100 | ||
| JT-H4-128 | 128 | 1280 | 38400~76800 | 8008X2600X4100 |
備注：設備尺寸 均為參考，可以根據客戶產品尺寸設計制作。
